爬架搭设、安装、使用、提升、拆除等的技术措施

作者：景川爬架网 发表时间：2024/4/26 3:20:16 浏览：571次

安平县景川爬架网厂专业致力于爬架网的生产，我们生产的爬架网遍布各个城市的工程，得到了客户的一致好评。然而爬架网是依附于爬架的，你们爬架的大蛇，安装，使用，提升，拆除有哪些技术措施呢，景川技术为您讲解如下：

DM-01型导轨框架附着升降脚手架系统安装

        安装步骤为：支承桁架组装→搭设辅助架→安装支承桁架→安装主框架→第1、2步架搭设→设置连墙杆→脚手板→踢脚板→安全网→第3步架搭设→安装第一道附着支撑→加大斜杆→安全网→踢脚板→第4、5步架搭设→安装第二道附着支撑→拆除辅助架→底部封闭→*后两步半架搭设→安装第三道附着支撑→踢脚板→安全网→铺设电源线→钢板网→安装提升设备（进入运行阶段）。  本项目爬架用搭设平台采用总包提供的落地外满架，平台满架底部地面夯实并加设木跳板，每层与结构采用钢管拉结，拉结距离不超过4.5米，爬架组装并搭设3步后进行附着卸荷

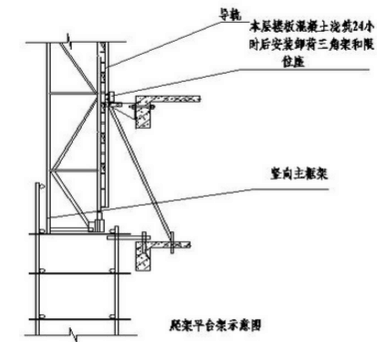

爬架安装平台搭设

 1.本工程在第2层搭设安装平台。平台操作面位于上边楼层顶板下返200mm。  2.平台由原防护架改造而成，离墙距离不大于200mm，平台宽度1.5m，外侧搭设单排防护，单排防护高度1.5m。如原防护架宽度不足，外侧搭设挑架。   根据《建筑结构荷载规范》（GB50009-2012）和《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）对风荷载的规定，风荷载对高层建筑施工用外脚手架影响，可将脚手架作为以连墙杆为支座的连续梁，经计算可知只要连墙杆能起到支座作用，则风荷载引起的弯矩是很小的，根据《高层建筑施工手册》提供的数据，在标准风载作用下，脚手架杆件内产生的应力，尚未达到杆允许应力的 1／100，一般可忽略不计；为减轻风载对爬架的安全影响，在施工现场要求凡5级及以上大风应停止爬架升降操作；八级及以上大风来临前应将爬架外立面安全密目网拆除。

 3.对原防护架进行加固处理。具体措施为：  1）在原防护架的*上部楼面进行钢性拉结，水平拉结距离不大于4.5m。 2）如果原防护架是搭设在软地基上，要进行卸荷处理，可以采用钢丝绳或斜支撑钢管进行卸荷。  3）爬架在搭设三部架子后，需要安装卸荷装置后才能继续搭设。 根据《建筑结构荷载规范》（GB50009-2001）和《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）对风荷载的规定，风荷载对高层建筑施工用外脚手架影响，可将脚手架作为以连墙杆为支座的连续梁，经计算可知只要连墙杆能起到支座作用，则风荷载引起的弯矩是很小的，根据《高层建筑施工手册》提供的数据，在标准风载作用下，脚手架杆件内产生的应力，尚未达到杆允许应力的 1／100，一般可忽略不计；为减轻风载对爬架的安全影响，在施工现场要求凡5级及以上大风应停止爬架升降操作。  2.2支承桁架的安装  支撑桁架的安装是整套爬架安装质量的关键一步，安装必须调平，须严格控制水平度、 垂直度和离墙距离。  架体*底部采用水平承力支承桁架，提升机构处采用竖向主框架。水平支承桁架步高1.8米,采用焊接和螺栓组装,常规规格分150、140、130、120、110、100、75等，水平支承桁架上下弦增设斜腹杆;上部与竖向主框架之间采用Φ48普通钢管架搭设。  具体步骤为：根据平面图所标注的长度将支撑框架吊装到相应位置,根据平面图所标注的离墙距离校正支撑框架的位置并固定。 2.3主框架的安装  主框架由小横杆、廊道斜杆和导轨组装而成，安装的具体部位按平面图所标注位置确定。接下一步主框架时必须将已安装的主框架校垂直，垂直度要求不超过千分之五且不得大于60毫米。 2.4架体的搭设  采用Φ48普通钢管、标准扣件搭设，所有材料质量要符合有关脚手架材料质量规定，不允许使用明显弯曲、压扁、裂纹、严重锈蚀等缺陷的钢管。安装要求如下：   (1) 架体小横杆距墙面400mm，内外排立杆中心750mm ，立杆纵距不大于2000mm，步距为1800mm。  (2)相邻立杆接头要错开，不得在同一步架内，以保证架体整体刚度，立杆轴向偏差小于20mm。  (3)不同横杆两端高度差不允许超过5mm，相邻提升点处横杆累积高差不超过20mm。  (4)已搭设的架体超过允许偏差时，应调整合格后才能安装下一步架。所有扣件在使用前须清理加油一次，搭设时扣件紧固力矩为40 ～65N2m。  (5)架体搭设应与结构施工保持同步，防护栏杆高出施工楼面1.2～1.8m，架体搭设完毕前，应与每层建筑物建立临时连墙杆，按垂直方向每层设置。水平方向4.5m设置一处，要错开布置。并与架体同步搭设，在安装附墙支撑件后方可拆除。  (6)在每个转角处向两侧搭设小斜杆，倾角45～60°之间，且需成对设置。外排剪刀撑自桁架底端搭至架体顶端，倾角45～60°之间，剪刀撑两端用旋转扣件与脚手架立杆扣紧，在其中部还必须有扣接点，剪刀撑与剪刀撑之间一定要互相平行，接头处不得少于三个旋转扣件且搭接长度不小于1米。 (7)在架体搭设的同时，按要求铺设脚手板、挡脚板、安全网。  (8)普通钢管脚手架搭设步骤为：内立杆→外立杆→大横杆→小横杆→防护栏杆→脚手板→安全立网→踢脚板。

提升机构立面布置

（1）提升机：是提升架体的承力构件，采用规格为7.5t39.0m,通过提升挂座和 M32穿墙螺栓安装在结构边墙(梁)上,下端钩住提升防坠座,完成爬架的升降作业。  （2）安全防坠落装置：由穿墙螺栓、防坠挂座、防坠吊杆（Φ25）、防坠刹车底座 组成。当提升设备失重时，刹车底座抱紧并锁住防坠吊杆，阻止架体坠落。 （3）导轮组装置：是架体的防倾覆装置,每个提升机位上、共安装四道. 每个导轮 组通过螺栓安装在卸荷三角架(附着支撑)前端，将主框架导轨纳入四组导向轮中以保障爬架升降过程的导向
